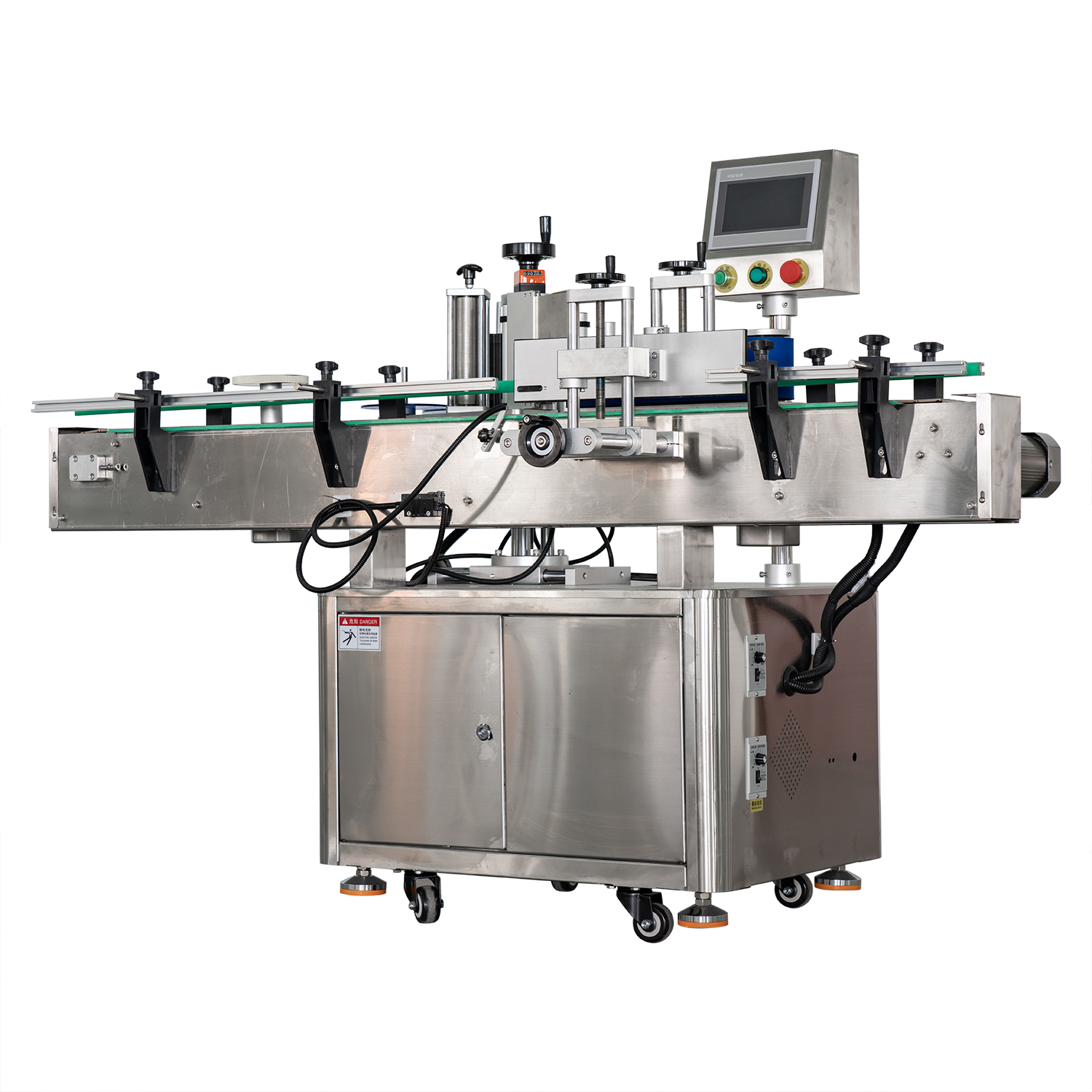

全自動搓滾圓瓶貼標機

一、基本用途

適用于制藥、食品、日化等行業的圓瓶貼標，可貼全周貼標和半圓周貼標。

可選配自動轉盤理瓶機，可直接連接前端生產線，自動送瓶進入貼標機，增加效率。

可選配配置色帶打碼貼標機，可在線打印生產日期和批號，減少瓶子包裝工序，提高生產效益。

二、適用范圍

◆  適用產品：要求在圓周面上貼附標簽或膜的產品。

◆  適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。

◆  應用行業：廣泛應用于食品、醫藥、化妝品、日化、電子、五金、塑膠等行業。

◆  應用實例：PET圓瓶貼標、塑料瓶貼標、食品罐頭等。

三、工作過程

◆  核心工作原理：分瓶機構將產品分開后，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成.

◆  操作過程：放產品（可接流水線）—>產品輸送（設備自動實現）—>產品分距—>產品檢測—>貼標—>覆標—>收集已貼標產品。

四、技術參數

◆  以下為標準機型技術參數，其他特殊要求和功能，可量身訂做

◆  適用標簽長度：20mm～314mm

◆  適用標簽寬度（底紙寬度/mm） ：15mm～150mm

◆  適用產品直徑（針對圓瓶）及高度：直徑：φ25mm～φ100mm  高度：25mm～230mm

◆  適用標卷外徑：φ280mm

◆  適用標卷內徑：φ76mm

◆  貼標精度：±1mm

◆  出標速度（m/min）：伺服：5～25m/min 步進：5～19m/min

◆  貼標速度（pcs/min）：步進：30～120pcs/min（與瓶子及標簽尺寸有關）伺服：40～180pcs/min

◆  輸送速度（m/min）：5～25m/min

◆  功率（W）：530W（牽引步進)980W（牽引伺服）

◆  頻率（HZ）：50HZ

◆  電壓(V)  ：220V

◆  重量：約185kg

◆  設備外形尺寸（長×寬×高）：1950mm×1100mm×1300mm

五、功能特點

◆  適用范圍廣，可滿足圓瓶的全周貼標或半圓周貼標，瓶子間貼標切換簡單，調整方便；

◆  標簽重合度高，標帶繞行采用糾偏機構，標帶不走偏，貼標部位x/y/z三個方向以及傾斜度共八個自由度可調，調整無死角，標簽重合度高；

◆  貼標質量優，采用彈壓性覆標皮帶，貼標平整、無皺褶，提升包裝質量；

◆  應用靈活，瓶子站立式貼標，具備自動分瓶功能，可單機生產，也可接流水線生產；

◆  智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

◆  穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

◆  調整簡單，貼標速度、輸送速度、分瓶速度可實現無級調速，根據需要進行調整；

◆  堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用。采用不銹鋼和高級鋁合金制造，符合GMP生產要求；

◆  可選配功能：

①熱打碼/在線打碼/噴碼功能；

②自動上料功能（結合產品考慮）；

③自動收料功能（結合產品考慮）；

④增加貼標裝置；

⑤圓周周向定位貼標功能；

⑥其他功能（按客戶要求訂做）。
